Werkzeughalter PRETEC, DIN 69880 Zylinderaufnahme E2S geschlitzt zum Klemmen

Artikel-Nr.: 234210 E230X10

Artikel-Nr.: 1229769

176,70 €
150,20 € zzgl. MwSt. / pro Stück
Sie sparen: 26,50 € (15%)
ab Lager lieferbar, Zwischenverkauf vorbehalten
Generisches Piktogramm

Produktbeschreibung

Ausführung:
- geschlitzte Ausführung
- reduziert Vibrationen durch Umschlingen der Bohrstange
- Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich (Typ A)
- Verschlussschraube mit Sicherheitsring gegen Herausfallen in den Revolver gesichert
- vollrunde Bohrstangen mit V-Nut können auch gespannt werden mit Höheneinstellung der Wendeplatte
- Typ A durchbohrter Schaft, kein Kürzen der Bohrstange notwendig
- Typ B Schaft nicht durchbohrt
- interne und externe Kühlung möglich


Technische Daten


Precitool-Art.Nr.: 1229769
Körperdurchmesser (mm) [BD]: 68
Körperdurchmesser 1 (mm) [BD1]: 46
EAN [EAN]: 4030456378596
Funktionslänge (mm) [LF]: 88
Kupplungsgröße maschinenseitig [DCON]: 30
Kupplungsgröße werkzeugseitig: 10
A1 mm: 46
DIN-Norm: DIN 69880
Form: E2S
Zolltarifnummer: 84661031

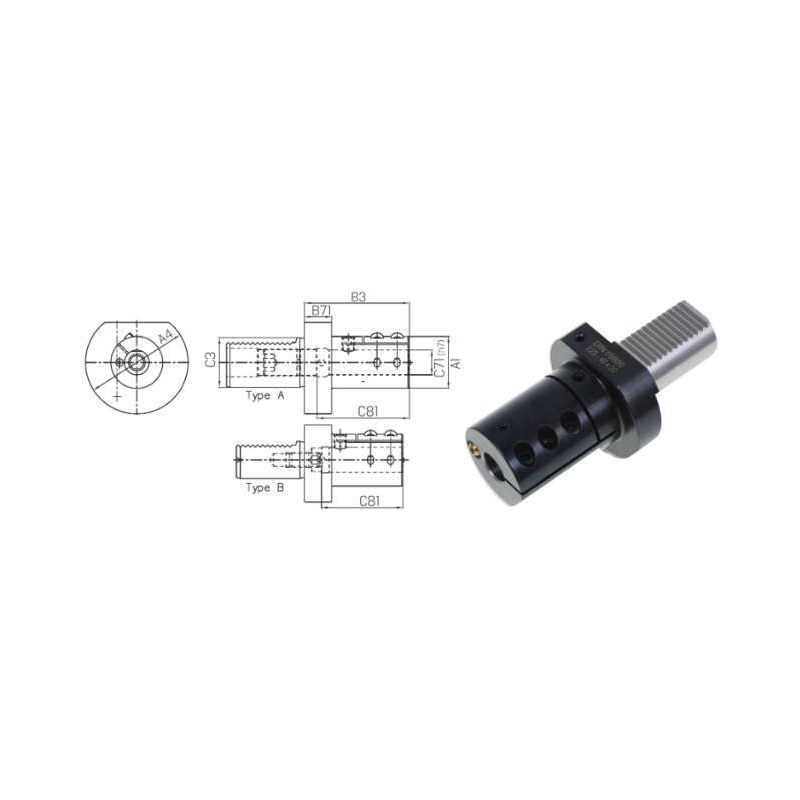

[A1] Körperdurchmesser 1 mm: 46
[A4] Bunddurchmesser mm: 68
[B3] Kraglänge mm: 88.00
[B71] Funktionslänge mm: 22
[C3] Aufnahmedurchmesser, maschinenseitig mm: 30
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 10
[C81] Einspannlänge, max_ mm: 65.00
